| Display: | TFT Color Screen | Power Supply: | DC24V±20% |
|---|---|---|---|
| Communication Protocol: | MODBUS ASCII | IP Grade: | IP65 |
| printer: | Build in | Keypad: | English |
| 강조하다: | Dust Proof Shovel Loader Indicator,SS Cover Shovel Loader Indicator,USB Shovel Loader Indicator |
||

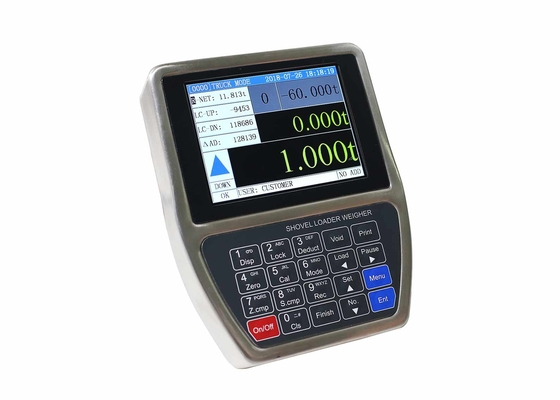

제품 설명
기술 사양:
| 표시 | 영어 문자 표시를 위한 640×480 TFT 컬러 디스플레이 화면 | |
| 무게 표시 범위 | -99,999~+999,999 | |
| 시스템 무게 범위 | 100~12,000kg | |
| 규모 분할 | 선택 1, 2, 5, 10, 20, 50kg | |
| 표시 해상도 | 1/100,000 | |
| 위치 센서 입력 인터페이스 | 2 스위치 신호 입력 | |
| 출력 전압 | DC12V | |
| 최대 출력 전류 | 100mA | |
| 오일 압력 센서 인터페이스 | 2 스위치 신호 입력 | |
| 흥분 전압/최대 전류 | DC12V/100mA 및 DC5V/100mA | |
| 신호 입력 범위 | 선택적으로 0~20mV, 0~5V[공장 설정 값] | |
| △-△ADC | 24비트, 1,000,000 사용된 내부 코드 | |
| 샘플링 빈도 | 400Hz | |
| 비선형성 | 0.005%FS | |
| 디지털 통신 인터페이스 | 제2차 세계대전 | RS232 |
| 보고서 인쇄 | 10000 로딩 기록 저장, 검색 및 인쇄 할 수 있으며 각 기록은 50pcs를 포함 할 수 있습니다. | |
| IP 등급 | IP65 | |
위치 센서의 사양
- HALL 타입 근접 스위치
- 작동 전압: DC5~24V
- 탐지 거리 1~8mm
- 응답 주파수: 5KHz
- 비동기 전류: 최대 2mA
- 스레드 크기: M8 × 1mm.
- 서비스 온도: -25°C~+70°C
- 보호 수준: IP67
표준 탐지 대상
- 영구 자석
- 윤곽 크기: 30×10×5mm [L×W×T].
오일 압력 센서의 사양
- 작동 전압: DC5V
- 용량: 0~25MPa
- 정확도: ±0.1%FS
- 출력 감도: 2mV/V
- 제로 드리프트: ±0.015%FS/°C
- 안전 과부하 120% FS
- 스레드 크기: M10×1mm
- 서비스 온도: -40°C~+125°C
- 보호 수준: IP67
시스템 정확성
- 정확도급: III.
- 무게 표시기의 확인 정확도: 0.02%.
- 단일 버킷 무게의 정확도: 0.5% ~ 1.0%.
- 전체 부하 무게 정확도 1.0%

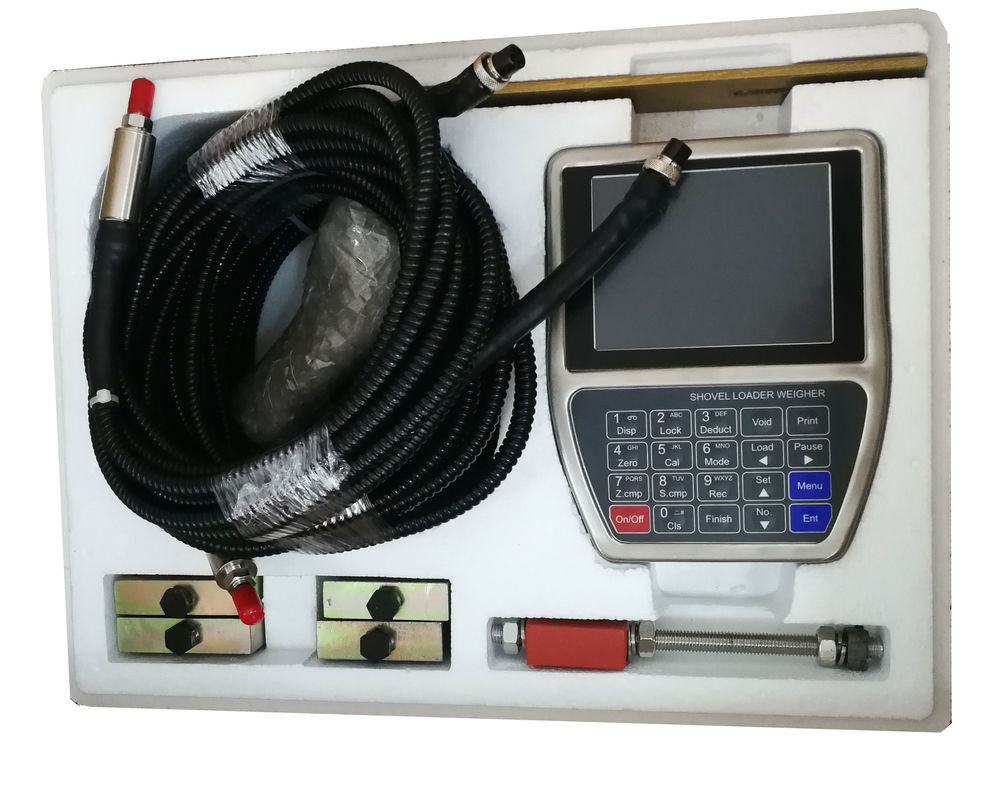

전체 제품에는 어떤 제품이 포함되어 있습니까?
- 1 내장된 열 프린터를 가진 무게 표시기.
- 1 위치 센서
- 2 오일 압력 센서
- 2 판형 3면 관절
- 1 장착장치
운영 원칙
√ 휠 로더 웨이거는 휠 로더에 설치된 동적 무게와 자동 집계 장비입니다.
- 바퀴 로더의 리프트 팔이 특정 높이로 들어올리면 위치 센서가 무게를 가리는 과정을 시작합니다.무게 표시기는 팔 리프팅 오일 실린더의 하부 및 상부 오일 챔버에서 오일 압력 신호를 수집합니다.신호 처리 및 보상 후, 단일 버킷 로딩 무게는 얻을 수 있습니다. 그리고 전체 로딩 무게로 자동으로 합산됩니다.운영자는 현재 단일 버킷 로딩 무게가 알람 메시지에 따라 유효한지 판단 할 수 있습니다., 그리고 마이너스 오차 값에 따라 마지막 버킷의 부하 무게를 확인합니다.
시스템 구성

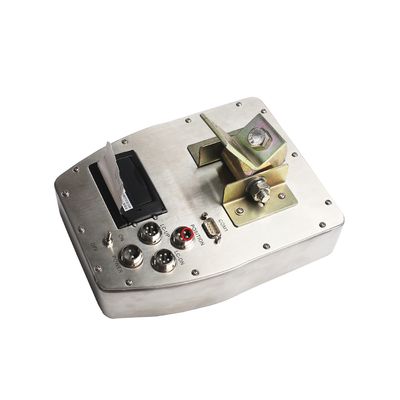

1 열 프린터가 있는 무게 표시기.
1 위치 센서
2 오일 압력 센서
2 판형 3면 관절
높은 샘플링 주파수 400Hz 가량 시스템, 바퀴 로더 척도
BST106-N59[B] 로딩 용량 1~12t의 휠 로더 시리즈에 적합합니다.
새로운 펠 로더 무게 컨트롤러 BST106-N59[B]는 금속 오일 압력 센서 파이프와 금속 위치 센서 파이프가 있습니다. 그것은 효과적으로 서비스 수명을 연장 할 수 있습니다.주문을 할 때 주의해야 할 몇 가지 사항이 있습니다.:
1. 더 긴 파이프가 필요하면 주문 할 때 정확한 길이를 알려주십시오.
2만약 당신의 로더의 3면 합동이 특별하다면, 당신이 설치하고 싶은 로더의 모델 번호를 알려주거나 당신이 필요로 하는 3면 합동의 세부 정보를 보내십시오.
3. 기본 구성은 내장 프린터와 함께, 당신은 외부로 프린터를 연결하고 싶다면, 그것은 괜찮습니다, 그냥 주문을 할 때 우리에게 알려주세요.
배달 방식:
산업환경에 적합한 높은 반장착력으로 EMC 설계
역극성 보호 장치로 DC24V 전력 입력
72MHz와 더 높은 수학적 속도를 가진 32비트 ARM CPU
- IP65 보호 수준으로 먼지 방지 스테인레스 스틸 껍질
영어 디스플레이와 입력으로 640×480 TFT 디스플레이 화면.
24비트 Σ-△ADC 내부 해상도 1/1,000,000.
높은 샘플링 주파수 400Hz
- 특수 안티 비브레이션 디지털 필터링 알고리즘, 정확한 무게, 안정적인 표시 및 빠른 응답.
특수 가속 보상 알고리즘
10000 로딩 레코드가 저장될 수 있습니다.
각 레코드는 50개의 싱글 버킷 로딩 웨이스를 포함할 수 있습니다.
시스템 정확성
정확도 레벨: III.
무게 표시기의 확인 정확성: 0.02%.
1배트 무게의 정확도: 0.5%~1.0%
전체 부하 무게의 정확도 1.0%
